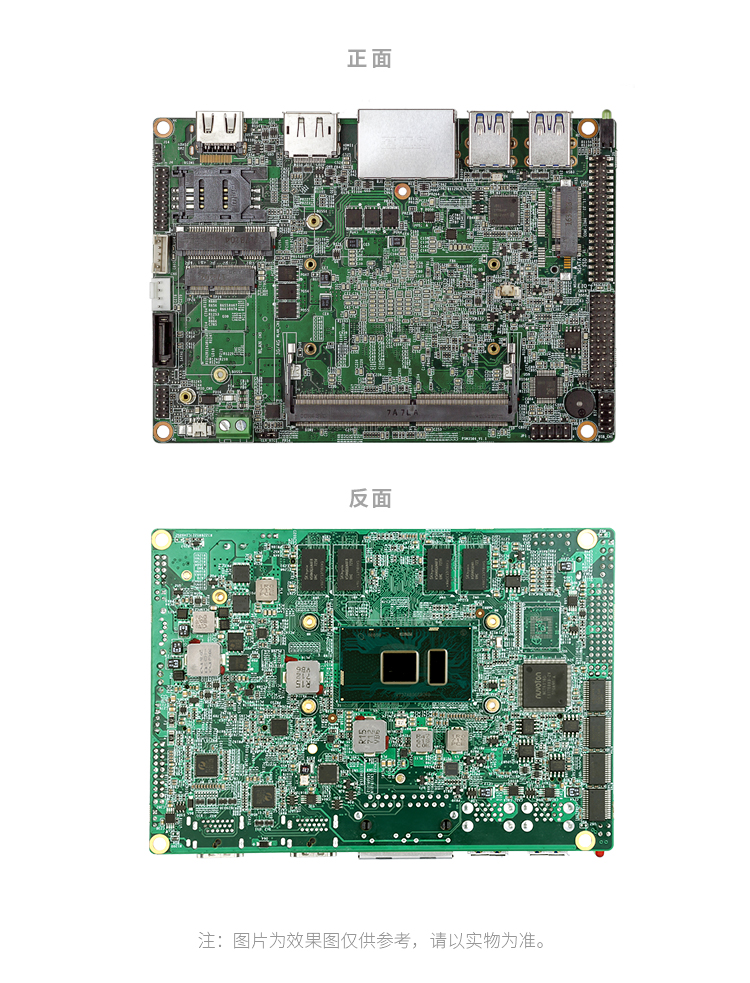

產品圖片
產品介紹
MIO-3061是一款3.5”規格主板，支持Intel? Skylake-U第六代Core? i7-6500U、i5-6300U、i5-6200U、Celeron 3955U等處理器。主板板載4GB內存和SO-DIMM插槽，最大支持高達32GB。支持M.2/mSATA和eMMC多種存儲方式，HDMI、DP、eDP多種組合顯示。提供豐富的IO資源，可根據需求進行擴展。
產品特征
- 基于 Intel? Skylake-U平臺5”嵌入式主板
- Intel?Core?第六代i3/i5/i7，Celeron處理器
- 支持DDR4-2133內存，板載4GB+SO-DIMM插槽
- 2個Intel?千兆網絡控制器
- 支持2 M Key/mSATA存儲
- 支持4G模塊，Wifi/藍牙功能
- 6個USB，4個串口
- 支持Intel?vPro（可選）
技術參數
| 處理器系統 | CPU | Intel? Skylake第六代Core? i3/i5/i7 , Celeron Processor |
| BIOS | AMI BIOS | |
| 內存 | 技術 | DDR4-2133MHz |
| 插槽 | 1×SO-DIMM | |
| 最大容量 | 32GB | |
| 顯示 | 圖形控制器 | Intel? HD Graphics 510/520/620 |
| HDMI/DP | 2（默認HDMI+DP，可選2*HDMI、2*DP） | |
| eDP | 1 | |
| 多屏顯示 | 雙顯示：HDMI/DP+ HDMI/DP, HDMI/DP+eDP； 三顯示：HDMI/DP+HDMI/DP+eDP | |
| 存儲 | SATA | 1，6.0Gb/s |
| M.2 | 1，M Key@2280（NVME） | |
| mSATA | 1（可選，與M.2 M Key存儲任選其一） | |
| eMMC | 預留，可選64GB/128GB | |
| 擴展 | M.2 | 1，E Key@2230（支持Wifi/BT） |
| Mini PCIE | 1，全高，支持4G | |
| 前出I/O | 以太網 | 2個千兆網絡 |
| USB3.0 | 4 | |
| HDMI/DP | 2 | |
| 內部連接器 | eDP | 1 |
| USB2.0 | 2 | |
| Audio | Line-in、Line-out、MIC | |
| COM | 4（全部為9線制，其中COM1、COM2支持422/485） | |
| GPIO | 8 | |
| 擴展接口 | PCIe X1 *2，USB3.0 / SATA *1，LPC *1，SMBus *1，I2C *1，SPI *1，USB2.0 *1 | |
| 其他 | vPro功能 | 部分機型 |
| 系統支持 | Windows | Win7 64bit，Win8.1 64bit，Win10 64bit， |
| Linux | Ubuntu 14.04，Ubuntu16.04 | |
| 其他 | 更多操作系統支持，請聯系鉑盛科技 | |
| 電源 | 輸入電壓 | DC 12V |
| 機械參數 | 尺寸 | 146mm*102mm (L x W ) |
| 環境參數 | 工作溫度 | 0°C to +60°C |
| 貯存溫度 | -40°C to +85°C | |
| 相對濕度 | 95% @ 60°C (無凝露) |
