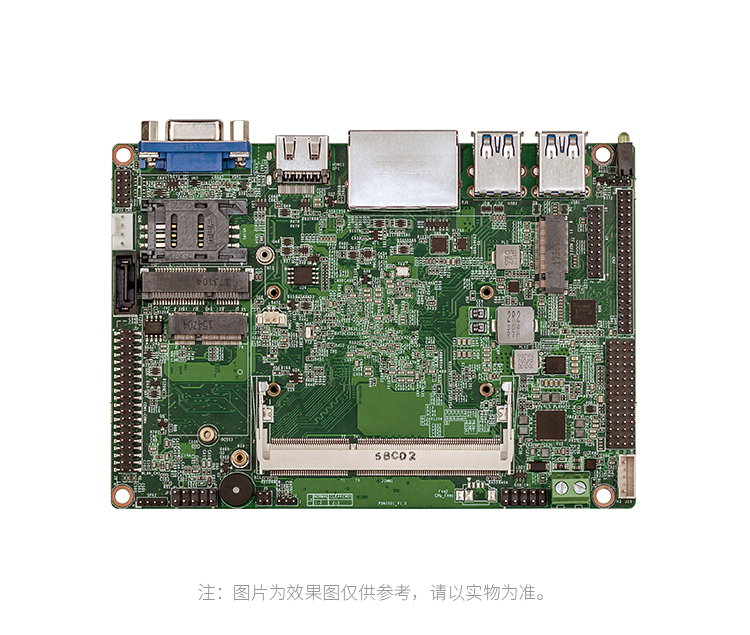

產品圖片
產品介紹
MIO-3002是一款3.5”規格主板，搭載Intel?Pentium?J4205、N4200&Celeron?N3350等處理器。主板使用CPU集成的Intel?HD Graphics顯卡，支持eDP/LVDS、HDMI/DP、VGA同步顯示，能夠滿足較高要求的顯示性能和高分辨率視頻輸出的各種應用需求。板載一個SO-DIMM內存插槽，支持DDR3L-1866MHz內存，最大支持容量達8G。
產品特征
- 基于Intel? Apollo Lake平臺處理器5”嵌入式主板
- Intel?Pentium?J4205、N4200&Celeron?N3350等處理器
- 支持DDR3L-1866內存，板載一個SO-DIMM插槽
- 板載2個千兆網絡控制器
- 支持2 M Key和7Pin SATA存儲
- 支持一個Mini PCIe和一個2 E Key擴展
- 最多支持7個USB、6個串口支持
技術參數
| 處理器系統 | CPU | Intel? Apollo Lake Pentium?J4205 、N4200& Celeron? N3350等處理器 |
| BIOS | AMI BIOS | |
| 內存 | 技術 | DDR3L-1866MHz |
| 插槽 | 1×SO-DIMM | |
| 最大容量 | 8GB | |
| 顯示 | 圖形控制器 | Intel? HD Graphics 500/505 |
| VGA | 1（最大分辨率為1920 x 1200@60Hz） | |
| HDMI/DP | 1（默認HDMI，最大分辨率為3840 x 2160@30Hz） | |
| LVDS(與eDP復用) | 雙通道18/24bit（支持分辨率為1920 x 1200@60Hz） | |
| eDP(與LVDS復用) | 1（最大分辨率為3840 x 2160@30Hz） | |
| 多屏顯示 | 雙顯：LVDS/eDP+VGA，LVDS/eDP+HDMI/DP，VGA+HDMI/DP； 三顯：LVDS/eDP+HDMI/DP+VGA | |
| 存儲 | SATA | 1，6.0Gb/s |
| M.2 | 1，M Key@2280（SATA） | |
| eMMC | 預留，可選64GB/128GB | |
| 擴展 | M.2 | 1，E Key@2230（支持Wifi/BT） |
| Mini PCIE | 1，全高，支持Wifi/BT或3G/4G | |
| 前出I/O | 以太網 | 2個千兆網絡 |
| USB3.0 | 4 | |
| HDMI | 1 | |
| VGA | 1 | |
| 內部連接器 | USB2.0 | 2 |
| COM | 4（全部為9線制，其中2個支持422/485） | |
| Audio | Line-in、Line-out、MIC | |
| Speaker | 1 (4Pin) | |
| GPIO | 8 | |
| 擴展接口 | PCIe X1 *1，SATA *1（復用），LPC *1，SMBus *1，I2C *1，SPI *1，USB2.0 *1、COM *2 (三線) | |
| 其他 | 風扇 | 4Pin（支持控制轉速） |
| 看門狗 | Integrated in super I/O, 1 to 256 sec/min | |
| 系統支持 | Windows | Win10 64bit |
| Linux | Ubuntu 16.04 | |
| 其他 | 更多操作系統支持，請聯系鉑盛科技 | |
| 電源 | 輸入電壓 | DC 12V |
| 機械參數 | 尺寸 | 146mm*102mm |
| 環境參數 | 工作溫度 | 0°C to +60°C |
| 貯存溫度 | -40°C to +85°C | |
| 相對濕度 | 95% @ 60°C (無凝露) |
